公安部身份证阅读器模块SAM通讯协议

适用:windows开发、Android开发、单片机开发、Linux开发等各种身份证阅读器开发接口支持,支持发送指令方式读取信息。

文件大小:336 KB

公安部身份证阅读器模块SAM通讯协议

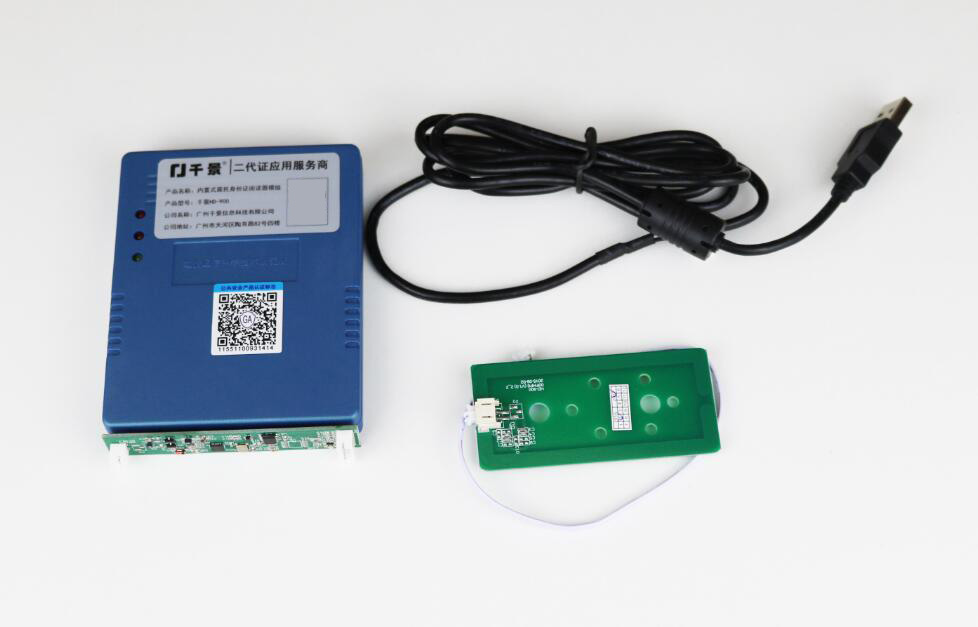

SAM 通信协议

一、通信方式:

SAM 模块提供两种通信方式:UART 和 USB,同一时间只允许选择其中一种。

二、通讯配置:

表 1 UART 接口参数说明

起始位 1 位

数据位 8 位

停止位 1 位

校验位

波特率 默认 115200bps.可以设置为 57600bps、38400bps、19200bps、9600bps

表 2 USB  接口参数说明

速度 全速(12Mbps)

输入管道 0x02(Pipe2)、0x06(Pipe6)

输出管道 0x81(Pipe81)、0x85(Pipe85)

供电模式 自供电

设备远程唤醒特性 支持

三、数据传输格式:

UART 数据传输格式:

表 3 数据输入传输帧格式

Preamble Len1 Len2 CMD Para Data CHK_SUM

表 4 数据输出传输帧格式

Preamble en1 Len2 SW1 SW2 SW3 Data CHK_SUM

USB 数据传输格式:

表 5 Pipe2 数据传输格式

Preamble Len1 Len2

表 6 Pipe6 数据传输格式

CMD Para Data CHK_SUM

表 7 Pipe81 数据传输格式

Preamble Len1 Len2

表 8 Pipe85 数据传输格式

SW1 SW2 SW3 Data CHK_SUM

四、各字段含义:

1、Preamble:本帧数据的帧头,5 字节,为 0xAA、0xAA、0xAA、0x96、0x69。2、Len1、Len2:数据帧的有效数据长度,各为 1 字节。Len1 为数据长度高字节;Len2

为数据长度低字节。 输入数据长度为:CMD、Para、Data、CHK_SUM 字 段字节数之和; 输出数据长度为:SW1、SW2、SW3、Data、CHK_SUM 字段字节数之和。

3、CHK_SUM:校验和,1 字节。 数据帧中除帧头和校验和之外的数据逐字节按位异或的结果。

表 9 CMD 和 Para

命令 CMD Para

SAM 状态检测 0x11 0xFF

读 SAM 管理信息 0x12 0xFF

寻找证/卡 0x20 0x01

选取证/卡 0x20 0x02

读身份证信息 0x30 0x01

表 10 SW1、SW2、SW3

SW1 SW2 SW3 Data 意义

0x00 0x00 0x90 和具体命令有关,可能为空 操作成功

0x00 0x00 0x9F 证/卡芯片管理号 寻找证/卡成功

0x00 0x00 0x10 接收数据校验和错

0x00 0x00 0x11 接收数据长度错

0x00 0x00 0x21 接收数据命令错

0x00 0x00 0x23 越权操作

0x00 0x00 0x24 无法识别的错误

XX XX 0x31 证/卡认证 SAM 失败

XX XX 0x32 SAM 认证证/卡失败

0x00 0x00 0x33 信息验证错误

XX XX 0x40 无法识别的卡类型

XX XX 0x41 读证/卡操作失败

XX XX 0x47 取随机数失败

0x00 0x00 0x60 SAM 自检失败

0x00 0x00 0x66 SAM 未经授权

0x00 0x00 0x80 寻找证/卡失败

XX XX 0x81 选取证/卡失败

0x00 0x00 0x91 证/卡中此项无内容

五、常用命令示例:

1、读安全模块号码(通常作为动态库授权): 以安全模块号:

05.01-20101129-0001228293-0296863149 为例

协议:

AA AA AA 96 69 00 03 12 FF EE 获取安全模块号指令(PC 到 读卡器)

AA AA AA 96 69 00 14 00 00 90 05 00 01 00 09 B8 32 01 05 BE 12 00 AD C5 B1 11 63 返

回数据

AA AA AA 96 69 00 14 00 00 90

05 00 01 00

09 B8 32 01

05 BE 12 00

63

数据头数据长度 成功状态 安

全模块号前两位 05.01

从低位到高位 01 32 B8 09 转换为十进制为 0001228293 从低位到高位 00 12 BE 05 转换为十进制为 0296863149

奇偶检验位

2、检测安全模块状态(通常用来寻找读卡器连接的串口号):

AA AA AA 96 69 00 03 11 FF ED PC 到读卡器

返回成功值

AA AA AA 96 69 00 04 00 00 90 94

3、寻找身份证信息:

寻卡命令:AA AA AA 96 69 00 03 20 01 22

返 回 值:AA AA AA 96 69 00 08 00 00 9F 00 00 00 00 97

4、选取身份证信息:

选卡命令:AA AA AA 96 69 00 03 20 02 21

返 回 值:AA AA AA 96 69 00 0C 00 00 90 00 00 00 00 00 00 00 00 9C

5、读取身份证信息(文字+照片信息):

读卡命令:AA AA AA 96 69 00 03 30 01 32

返 回 值:1295  字节数据身份证信息

6 、读取身份证信息(文字+照片+指纹特征点信息)

读卡命令:AA AA AA 96 69 00 03 30 10 23

返回 值:2321 或 1809 或 1297 字节数据身份证信息

六、身份证信息(文字+照片)结构:

AA AA AA 96 69 05 08 00 00 90 01 00 04 00 +(256 字节文字信息 )+(1024 字节照片信息)+(1 字节 CRC)

七、身份证信息(文字+照片+指纹)结构:

AA AA AA 96 69 09 0A 00 00 90 01 00 04 00 04 00 +(256 字节文字信息)+

(1024 字节图片信息)+(1024 或 512 或 0 字节指纹信息)+1 字节校验位 指纹数据的具体大小由第十五和第十六字节判断 (04 00)=4*16*16=1024

(02 00)=2*16*16=512

文字信息采用 GB 13000 的 UCS-2 进行存储,各项目分配如下:

项目 长度(字节) 说明

姓名 30 汉字

性别 2 代码

民族 4 代码

出生 16 年月日:YYYYMMDD

住址 70 汉字和数字

公民身份号码 36 数字

签发机关 30 汉字

有效期起始日期 16 年月日:YYYYMMDD

有效期截止日期 16 年月日:YYYYMMDD

有效期为长期时存储

“长期”

备用 36

附录一 民族代码对照表

01 15 土家 29 柯尔克孜 43 乌孜别克

02 蒙古 16 哈尼 30 44 俄罗斯

03 17 哈萨克 31 达斡尔 45 鄂温克

04 18 32 仫佬 46 德昂

05 维吾尔 19 33 47 保安

06 20 傈僳 34 布朗 48 裕固

07 21 35 撒拉 49

08 22 36 毛南 50 塔塔尔

09 布依 23 高山 37 仡佬 51 独龙

10 朝鲜 24 拉祜 38 锡伯 52 鄂伦春

       11 25 39 阿昌 53 赫哲

12 26 东乡 40 普米 54 门巴

13 27 纳西 41 塔吉克 55 珞巴

14 28 景颇 42 56 基诺

其他 外国血

97 98 统中国

籍人士

附录二 性别代码对照表

0 未知 2

1 9 未说明

第一枚指纹信息(前 512 字节指纹数据):

pucFPMsgValue[0] 字段文件头类型,记录字符“C”(43H)

pucFPMsgValue[1] 指纹算法版本号

pucFPMsgValue[2] 指纹采集器代码

pucFPMsgValue[3] 指纹算法开发者代码

pucFPMsgValue[4] 注册结果代码,01H 表示“注册成功”,02H 表示“注册失败”,03H 表示“未注册”,09H 表示“未知”

pucFPMsgValue[5] 指位代码 具体见指位说明

pucFPMsgValue[6] 指纹质量值,以 00H~64H 来表示,值 01H 表示最低质量,值 64H 表示最高质量,值 00H 表示“未知”

第二枚指纹信息(后 512 字节指纹数据):

pucFPMsgValue[512] 字段文件头类型,记录字符“C”(43H)

pucFPMsgValue[513] 指纹算法版本号

pucFPMsgValue[514] 指纹采集器代码

pucFPMsgValue[515] 指纹算法开发者代码

pucFPMsgValue[516] 注册结果代码,01H 表示“注册成功”,02H 表示“注册失败”,03H 表示“未注册”,09H 表示“未知”

pucFPMsgValue[517] 指位代码 具体见指位说明

pucFPMsgValue[518] 指纹质量值,以 00H~64H 来表示,值 01H 表示最低质量,

值 64H 表示最高质量,值 00H 表示“未知”

指位码说明:

pucFPMsgValue[5or517]

指位

011  右手拇指  0BH

012  右手食指  0CH

013  右手中指  0DH

014  右手环指  0EH

015  右手小指  0FH

016  左手拇指  10H

017  左手食指  11H

018  左手中指  12H

019  左手环指  13H

20  左手小指 14H

097  右手不确定指位  61H

098  左手不确定指位  62H

099  其他不确定指位  63H

注:

pucFPMsgValue[0]  表示指纹数据的第一个字节数据,其他依次类推.

串口或蓝牙发送指令的流程如下:

找卡指令---------》选卡指令--------》读卡指令。
